Titánová tyč – flexibilný a vysokopevný kov pre vaše potreby

Prečo titánová tyčinka prekonáva konvenčné kovy

Titánová tyč poskytuje bezkonkurenčný pomer pevnosti k hmotnosti – až dvojnásobný v porovnaní s nehrdzavejúcou oceľou 316L – a zároveň odoláva korózii v morskej vode, chlóru a telesných tekutinách. Či je aplikácia certifikovaná pre letecký spojovací materiál ASTM B348 , ortopedický implantát riadený ASTM F136 a ISO 5832-3 , alebo kryt hlbokomorského balastu dimenzovaný na hĺbku 6 000 m, titánová tyč poskytuje štrukturálnu integritu, ktorej sa pri porovnateľnej hmotnosti nemôže rovnať žiadny iný komerčne životaschopný kov.

Táto príručka obsahuje mechanické údaje, porovnania medzi jednotlivými triedami, aplikácie špecifické pre dané odvetvie, úvahy o obrábaní a odpovede na najnaliehavejšie otázky týkajúce sa obstarávania – takže inžinieri a nákupcovia môžu špecifikovať správnu tyčovú zásobu už od prvej objednávky.

Klasifikácia materiálov a kľúčové stupne

Titánové tyčové zásoby sú zaradené do komerčne čisté (CP) triedy a triedy zliatin titánu . Štyri stupne CP (1. – 4. stupeň) sa líšia iba obsahom kyslíka a železa; triedy zliatin zavádzajú prvky ako hliník a vanád na vytvorenie špecifických mechanických profilov.

Stupeň 1 – Maximálna tvarovateľnosť

Konečná pevnosť v ťahu (UTS): minimálne 240 MPa; medza klzu: minimálne 170 MPa; Hustota: 4,51 g/cm³. Stupeň 1 bar, riadený podľa ASTM B348 Stupeň 1 , je najmäkšia trieda CP. Uprednostňuje sa pre plechy potrubí odsoľovacích zariadení, vložky chemických reaktorov a architektonické obklady, kde sa vyžaduje tvarovanie za studena.

Stupeň 2 – Univerzálny pracant

UTS: minimálne 345 MPa; medza klzu: minimálne 275 MPa; Predĺženie: minimálne 20 %. Najviac skladovaná trieda CP. Aplikácie zahŕňajú pobrežné podmorské výmenníky tepla, lodné lodné hriadele a zariadenia na elektrochemické spracovanie. ASTM B348 stupeň 2 a ISO 9001 certifikácie mlynov sú štaardnými požiadavkami.

Stupeň 4 – CP titán s najvyššou pevnosťou

UTS: minimálne 550 MPa; Medza klzu: minimálne 483 MPa. Používa sa v komponentoch chirurgických implantátov a vysokotlakových chemických potrubiach, kde je potrebné vyhnúť sa legovaniu prvkov z dôvodu biokompatibility alebo korózie.

Stupeň 5 (Ti-6Al-4V) – Zlatý štaard pre letectvo a medicínu

UTS: minimálne 950 MPa; medza klzu: minimálne 880 MPa; Hustota: 4,43 g/cm³; Hranica únavy (10⁷ cyklov): ~620 MPa. Alfa-beta zliatina obsahujúca 6% hliníka a 4% vanádu. Spravuje ASTM B348 stupeň 5 pre priemyselný bar a AMS 4928 pre kozmonautiku. Dominuje výkovkom turbínových lopatiek, konštrukčným rámom lietadiel, závesným ramenám pretekárskych áut a vysokocyklovým ortopedickým predstavcom.

Stupeň 23 (Ti-6Al-4V ELI) – Zjemnenie implantátu

UTS: minimálne 860 MPa; medza klzu: minimálne 795 MPa; Obsah kyslíka ≤ 0,13 % hmotn. Chémia s extra nízkou intersticiálnosťou (ELI) znižuje kyslík, dusík a železo, aby sa zlepšila lomová húževnatosť a odolnosť proti únave v prostredí s cyklickým zaťažením. Povinná norma pre nosné ortopedické implantáty: ASTM F136 a ISO 5832-3 . Používa sa v stehenných driekoch, medzitelových klietkach chrbtice a zubných oporných tyčiach.

Stupeň 7 (Ti-0,2Pd) – Vynikajúca chemická odolnosť

Pridanie paládia (0,12–0,25 %) dramaticky znižuje rýchlosť korózie v redukčných kyselinách, ako je chlorovodíková a sírová. Uprednostňuje sa pre zariadenia na chemické procesy, kde by stupeň 2 trpel štrbinovou koróziou. Spravuje ASTM B348 Stupeň 7 .

Údaje o mechanickom výkone: Titánová tyč vs. nehrdzavejúca oceľ 316L

Nižšie uvedená tabuľka umožňuje priamu substitučnú analýzu. Všetky hodnoty titánu sa vzťahujú na žíhanú tyč podľa ASTM B348; Hodnoty 316L referenčné ASTM A276 žíhaná tyč.

Kľúčové veci so sebou: Titánová tyč triedy 5 dosahuje špecifickú pevnosť 3,5× vyššiu ako nehrdzavejúca oceľ 316L pri hmotnosti o 45 % nižšej na jednotku objemu – rozhodujúca výhoda pre konštrukcie s kritickou hmotnosťou.

Špecifické priemyselné aplikácie a riadiace štandardy

Letectvo a obrana

Titánová tyč predstavuje približne 15–20 % konštrukčnej hmotnosti komerčných lietadiel novej generácie. Medzi kritické aplikácie patria:

• Upevňovacie prvky a skrutky draku lietadla (5. ročník, AMS 4928 , séria NAS 1352) — výmena oceľových skrutiek s tretinovou váhou
• Výkovky kompresorových diskov a turbine blade root bars ( AMS 4928 / AMS 4965 ) dimenzované na 315 °C nepretržite
• Kryty hydraulického pohonu a landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersonické tyče draku rakety (stupeň 5 alebo Beta-C, ASTM B348 Stupeň 19 )

Lekárske a ortopedické implantáty

Schopnosť osseointegrácie titánu – priama väzba na živú kosť bez rozhrania vláknitého tkaniva – ho robí nenahraditeľným v nosných implantátoch. Stupeň 23 bar ( ASTM F136, ISO 5832-3 ) je poverený:

• Stehenné bedrové stonky a acetabular shell blanks — machined from 50–80 mm diameter bar
• Skrutky na pedikuly chrbtice a interbody cage frames — torque-critical thread roots require tight fatigue data
• Oporné tyče zubného implantátu frézované CAD/CAM systémami — Stupeň 4 alebo Stupeň 23 os ISO 10271
• Traumatické fixačné dlahy a intramedulárne nechty — kde je nevyhnutná kompatibilita s MRI (neferomagnetická).

Námorné a podmorské inžinierstvo

Rýchlosť korózie titánovej tyče v morskej vode je efektívna 0,025 mm/rok —oproti 0,5–1,5 mm/rok pre 316L — vďaka čomu je možné dosiahnuť 25-ročné bezúdržbové servisné cykly. Kľúčové použitia:

• Spojovacie tyče hlbokomorskej tlakovej nádoby a balastnej nádrže menovitý na 600 barov (hĺbka 6 000 m) s použitím stupňa 5 barov za ASTM B348
• Výkovky hriadeľa vrtule pre námorné plavidlá — Stupeň 2 poskytuje odolnosť proti korózii bez obetných anód
• Rúrkové dosky výmenníka tepla zariadenia na odsoľovanie v triede 2 os ASTM B348 a ASME SB-348
• Koreňové skrutky lopatky prílivovej turbíny a mooring anchor pins in Grade 5

Chemické spracovanie a energetika

V chlór-alkalických závodoch a reaktoroch mokrej chémie prevyšuje titán Hastelloy pri nižších nákladoch na jednotku objemu. Konkrétne aplikácie zahŕňajú:

• Nosiče elektród elektrolytických článkov — Stupeň 1 bar pre maximálnu vodivosť a tvarovateľnosť
• Reaktorové šachty kyseliny dusičnej a kyseliny octovej — Stupeň 2 bar, prevádzková teplota do 250 °C
• Hriadele čerpadla kyseliny chlorovodíkovej — Stupeň 7 (Ti-0,2Pd, ASTM B348 Stupeň 7 ), kde štrbinová korózia s redukčnou kyselinou je spôsob poruchy
• Spojovacie prvky kontajnerov na skladovanie jadrového odpadu — Stupeň 12 (Ti-0,3Mo-0,8Ni) pre kombinovanú pevnosť a odolnosť voči redukčným kyselinám

Motoristický šport a vysokovýkonný automobilový priemysel

Predpisy Formuly 1 povoľujú použitie titánu v podperách, hriadeľoch prevodovky a upevňovacích prvkoch kolies, kde sa úspora hmotnosti priamo premieta do času na kolo. Stupeň 5 bar opracovaný na AMS 4928 poskytuje a Zníženie hmotnosti o 40 %. oproti ekvivalentným oceľovým komponentom bez straty únavovej životnosti pri prahovej hodnote 10⁷-cyklu.

Štandardné rozmery a špecifikácie obstarávania

Titánová tyč je dostupná v okrúhlych, šesťhranných, štvorcových a plochých (obdĺžnikových) profiloch. Nasledujúca tabuľka sumarizuje štandardné skladové rozmery a riadiace špecifikácie.

Možnosti povrchovej úpravy zahŕňajú: za tepla valcované bez vodného kameňa (HRD) , za studena ťahaný lesklo žíhaný (CDBA) a brúsený bez stredu (tolerancia ±0,05 mm). Letecké a medicínske aplikácie zvyčajne vyžadujú bezhrotú brúsenú tyč s náväznosťou na certifikát mlyna na číslo tepla.

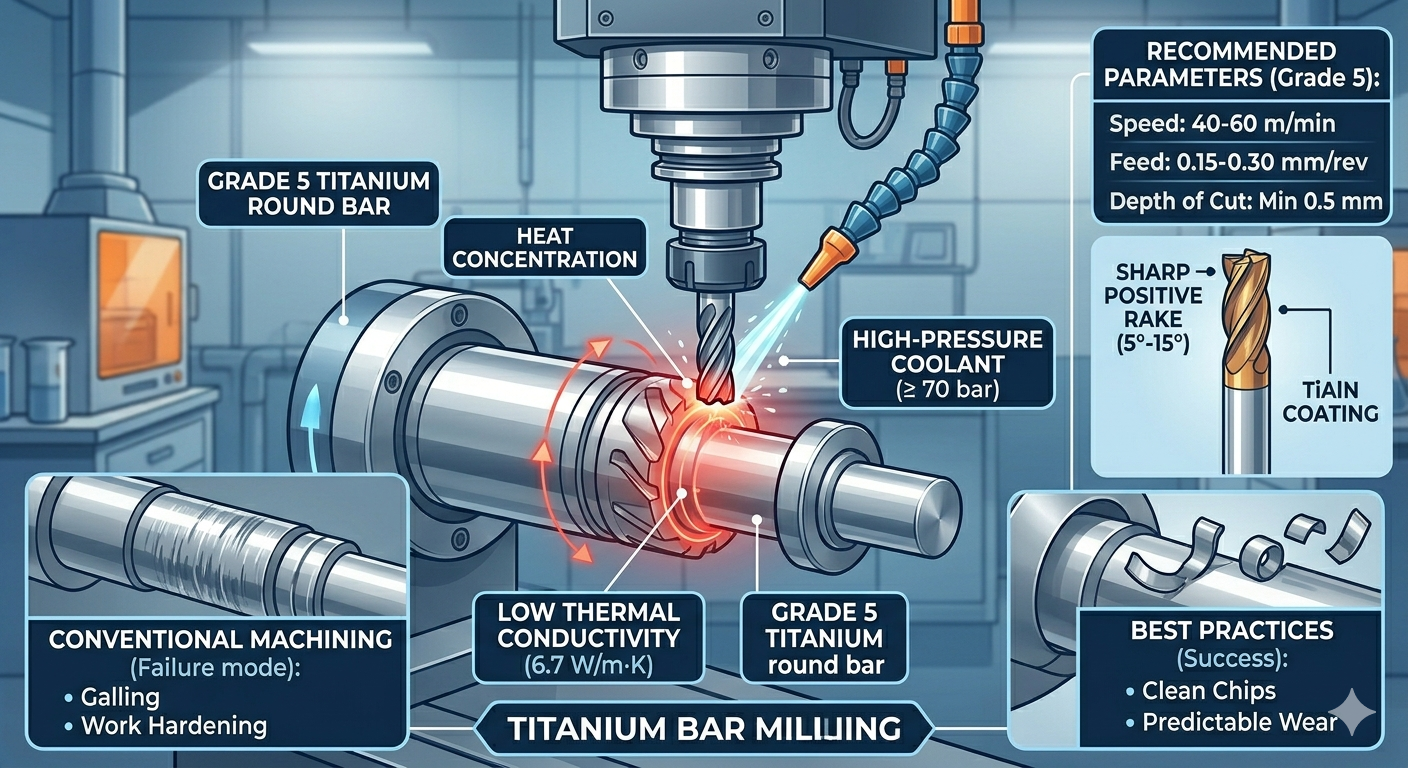

Obrábanie titánovej tyče: výzvy a osvedčené postupy

Nízka tepelná vodivosť titánu ( 6,7 W/m·K pre stupeň 5 , oproti 16,3 W/m·K pre 316L) spôsobuje, že sa teplo koncentruje na reznej hrane a nie sa rozptýli cez triesku. Bez správnych procesných parametrov vedie nárast hrany, deformačné spevnenie a odieranie nástroja k rýchlemu zlyhaniu doštičky a odmietnutiu rozmerov.

Odporúčané parametre sústruženia pre tyč 5. stupňa

• Rýchlosť rezania: 40–60 m/min (doštička s povlakom z tvrdokovu alebo s povlakom TiAlN, ISO K10–K20)
• Rýchlosť podávania: 0,15–0,30 mm/ot, aby sa zachovalo lámanie triesok a zabránilo sa treniu
• Hĺbka rezu: Minimálne 0,5 mm na rez pod mechanicky spevnenú vrstvu z predchádzajúcich priechodov
• Chladiaca kvapalina: Povinná je vysokotlaková chladiaca kvapalina s tlakom ≥ 70 bar smerujúca do oblasti rezu
• Geometria nástroja: Ostrý pozitívny sklon (5°–15°) na minimalizáciu reznej sily a tvorby tepla

Poznámky k frézovaniu a vŕtaniu

Na frézovanie 5 barov, stúpavé frézovanie (konvenčné: vyhnúť sa) s 3–5-britové stopkové frézy potiahnuté TiAlN pri rýchlosti povrchu 60–80 m/min. udržiava životnosť nástroja nad 30 minút na hranu. Vŕtanie vyžaduje chladiacu kvapalinu cez vreteno; cykly peck-driving s 1× priemerom peck-vŕtania zabraňujú upchávaniu triesok a tepelnému zachyteniu v hlbokých otvoroch.

CP tried (1. – 2. stupeň) stroj približne o 30% jednoduchšie ako 5. ročník kvôli nižšej pevnosti, ale ich gumovitá povaha stále vyžaduje ostré nástroje a pozitívnu kontrolu triesok.

Požiadavky na zabezpečenie kvality a certifikáciu

Obstaranie titánovej tyče pre kritické aplikácie musí špecifikovať nasledujúci reťazec dokumentácie, aby sa zabezpečila sledovateľnosť a súlad:

1. Certifikát o skúške mlyna (MTC) podľa EN 10204 3.1 alebo 3.2 — chemické zloženie a výsledky mechanických skúšok, ktoré možno sledovať podľa tepelného čísla
2. Vyhlásenie o zhode ASTM B348 alebo AMS 4928 — potvrdenie zhody so špecifikáciou podľa príslušnej triedy
3. Správa o ultrazvukovom testovaní (UT). — povinné pre letecké tyče s priemerom > 50 mm podľa AMS 2631 / ASTM E2375
4. Chemická analýza (OES alebo ICP) — overenie obsahu kyslíka pre ELI stupňa 23 (≤ 0,13 % hmotn. podľa ASTM F136
5. Certifikát systému manažérstva kvality ISO 9001:2015 / AS9100D z továrne – vyžaduje väčšina výrobcov OEM v oblasti letectva a medicíny úrovne 1
6. REACH / RoHS vyhlásenie pre stupeň 7 (obsah paládia vyžaduje zverejnenie konfliktných minerálov v dodávateľských reťazcoch EÚ)

Sprievodca výberom triedy podľa aplikácie

Často kladené otázky

Q1: Aký je rozdiel medzi titánovou tyčou 5. a 2. stupňa a ako si vybrať?

2. ročník je komerčne čistý titán: žiadne legujúce prvky, UTS 345 MPa , vynikajúca odolnosť proti korózii a ľahká tvarovateľnosť za studena. Je to cenovo výhodná voľba pre zariadenia na chemické procesy, lodné výmenníky tepla a lekárske nástroje, ktoré neprenášajú konštrukčné zaťaženie. Stupeň 5 (Ti-6Al-4V) je zliatina alfa-beta s UTS 950 MPa —takmer 3× pevnejšie — ale stojí o 20–30 % viac na kilogram a podstatne ťažšie sa opracúva. Zvoľte stupeň 5 vždy, keď je komponent nosný, kritický voči únave alebo je potrebné minimalizovať hmotnosť. Vyberte stupeň 2, keď je primárnym hnacím motorom odolnosť proti korózii a mechanické zaťaženie je nízke.

Q2: Prečo je ťažké opracovať titánovú tyč v porovnaní s nehrdzavejúcou oceľou?

Kombinácia troch vlastností robí titán náročným: (1) Nízka tepelná vodivosť (6,7 W/m·K) znamená, že teplo nemôže unikať cez triesku – hromadí sa na hrote nástroja, čím sa zrýchľuje opotrebovanie; (2) Vysoká chemická reaktivita pri zvýšenej teplote spôsobí, že sa titán navarí (gall) na reznú hranu, čím sa vytvorí nahromadená hrana; (3) Otužovanie práce —povrch stvrdne pri každom prechode, takže ďalší prechod musí rezať pod touto vrstvou. Správne riadenie reznej rýchlosti (≤ 60 m/min), vysokotlakové chladenie (≥ 70 bar), ostré nástroje s pozitívnym sklonom a minimálna hĺbka rezu 0,5 mm rieši všetky tri problémy a poskytuje predvídateľnú životnosť nástroja.

Otázka 3: Je titánová tyčinka skutočne biokompatibilná? Aké normy to potvrdzujú?

áno. Titán vytvára stabilnú, inertnú vrstvu oxidu TiO₂, ktorá zabraňuje uvoľňovaniu iónov do tkaniva. Desaťročia klinických dôkazov potvrdzujú zanedbateľnú cytotoxicitu a žiadne správy o systémovej alergickej reakcii – na rozdiel od zliatin obsahujúcich nikel. Pre súlad s predpismi sa biokompatibilita riadi podľa ISO 10993-1 (biologické hodnotenie zdravotníckych pomôcok) a ISO 10993-5 (testovanie cytotoxicity). Zhoda na úrovni materiálu je potvrdená ASTM F136 (23. stupeň pre implantáty) a ISO 5832-3 . Všimnite si, že niektorí pacienti vykazujú citlivosť na vanád; v týchto prípadoch zliatiny bez vanádu ako napr Ti-6Al-7Nb (ISO 5832-11) sú špecifikované namiesto toho.

Q4: Je možné zvárať titánovú tyč a aké opatrenia sú potrebné?

Titánovú tyč je možné zvárať pomocou Zváranie GTAW (TIG). so zodpovedajúcim plniacim drôtom. Kritická požiadavka je tienenie inertným plynom : titán absorbuje kyslík, dusík a vodík pri teplotách nad 400 °C, čo spôsobuje krehnutie. Vyžaduje si to zadné a zadné plynové štíty (99,999 % argón), čistotu oblasti zvaru (utierka IPA, bez mastnoty) a prísnu medziprechodovú kontrolu teploty pod 150 °C. Kvalita zvaru je overená podľa AWS D1.9 (štrukturálny titán) príp ASME sekcia IX (tlakové zariadenie). Tepelné spracovanie po zváraní (PWHT) pri 540–600 °C vo vákuu alebo argóne sa používa na zmiernenie zvyškového napätia vo zvarencoch 5. stupňa.

Otázka 5: Ako je titánová tyč v porovnaní s hliníkovými zliatinami pre úsporu leteckej hmotnosti?

Zliatiny hliníka (napr. 7075-T6: UTS 572 MPa, hustota 2,81 g/cm³, špecifická pevnosť ~204 MPa·cm³/g) zodpovedajú alebo mierne prevyšujú titán triedy 5 v špecifickej pevnosti pri izbovej teplote. Titán si však zachováva plné mechanické vlastnosti do 315 °C kde hliník prudko degraduje nad 150 °C. Titán tiež poskytuje vynikajúcu odolnosť proti korózii bez povrchovej úpravy a ponúka vyšší prah únavy. Technická voľba je: hliník pre netepelné konštrukcie citlivé na náklady; titán pre aplikácie v horúcom reze, kritické z hľadiska únavy alebo v korozívnom prostredí, kde je tiež obmedzená hmotnosť.
