Ako si vybrať priemyselné titánové okrúhle disky: Sprievodca kupujúcim

Prečo titánové okrúhle disky stoja za prémiu

Pomer pevnosti k hmotnosti titánu je približne dvakrát viac ako nehrdzavejúca oceľ pri asi 40% nižšej hmotnosti. Jeho odolnosť proti korózii v morskej vode, v prostredí bohatom na chlór a v tekutinách ľudského tela je neporovnateľná s väčšinou bežných kovov. Pre náročné priemyselné aplikácie tieto vlastnosti odôvodňujú cenovú prirážku, ktorá zvyčajne trvá 5–10× vyššia ako nehrdzavejúca oceľ 316L na kilogram.

Okrúhle kotúče sa konkrétne používajú ako sedlá ventilov, obežné kolesá čerpadiel, polotovary prírub, súčasti výmenníkov tepla, polotovary chirurgických implantátov a armatúry priedelov pre letectvo. Geometria – plochá, kruhová a symetrická – z nich robí všestranné východiskové body pre CNC obrábanie.

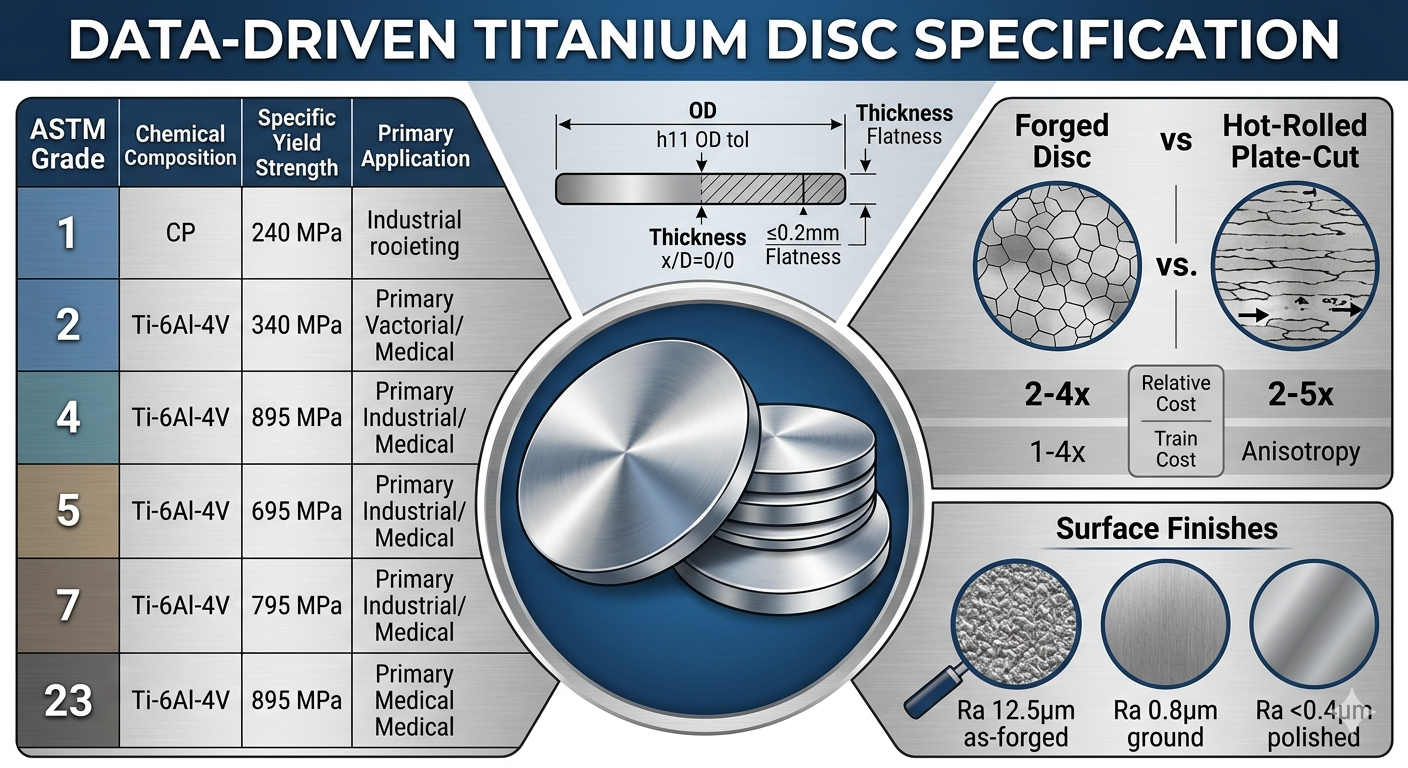

Pochopenie tried titánu: Najdôležitejšie rozhodnutie

Titán nie je jediný materiál. Existuje viac ako 30 tried označených ASTM, ale väčšina priemyselných nákupcov pracuje v užšom zozname šiestich. Výber nesprávnej triedy je tá najdrahšia chyba, ktorú môžete urobiť.

Stupeň 2 je predvolený pre väčšinu priemyselných nákupcov pretože vyvažuje odolnosť proti korózii, opracovateľnosť a dostupnosť. Inovujte na stupeň 5 iba vtedy, keď si to konštrukčné zaťaženie vyžaduje. Vyberte stupeň 7 alebo stupeň 12, ak prostredie obsahuje redukčné kyseliny, ktoré by mohli napadnúť štandardné stupne CP.

Rozmerové špecifikácie: Čo merať a overovať

Titánový okrúhly disk má štyri kľúčové rozmery. Každý z nich musí byť jasne špecifikovaný vo vašej objednávke, aby ste sa vyhli nesúladu častí.

Vonkajší priemer (OD)

Štandardné skladové disky sú dostupné od OD 10 mm do 1 000 mm , hoci väčšina skladových zásob sa zhlukuje medzi 50 mm a 500 mm. V prípade vonkajších rozmerov nad 600 mm počítajte s dodacou dobou na objednávku 8–14 týždňov. Špecifikujte triedu tolerancie: h11 (±0,1–0,4 mm) pre všeobecné priemyselné použitie alebo h8/h9 pre zostavy s presným lícovaním.

Hrúbka

Disky zvyčajne siahajú od Hrúbka 1 mm až 150 mm . Pod 3 mm sa rovinnosť stáva kritickou – deformácia počas valcovania za tepla môže spôsobiť chyby paralelnosti presahujúce 0,5 mm na 100 mm, čo je neprijateľné pre aplikácie ventilov alebo tesnení. Špecifikujte toleranciu rovinnosti (napr. ≤0,2 mm celkové hádzanie indikátora) na akomkoľvek kotúči tenšom ako 5 mm.

Hrúbka-to-Diameter Ratio

Pomer pod 1:10 (hrúbka menšia ako 10 % priemeru) sa považuje za tenký kotúč a je náchylný na deformáciu počas obrábania a tepelného spracovania. Ak vaša aplikácia vyžaduje pomer nižší ako 1:15, vyžiadajte si žíhanie na uvoľnenie napätia ako súčasť podmienky dodávky.

Tolerancia hmotnosti a hmotnosti

Pre rotujúce časti, ako sú obežné kolesá, je tolerancia hmotnosti dôležitá rovnako ako tolerancia rozmerov. Zadajte maximálnu odchýlku hmotnosti ±0,5 % ak sa disk bude používať vo vyváženej rotačnej zostave. Nevyvážené kotúče vo vysokorýchlostných aplikáciách môžu vyvolať vibrácie, ktoré poškodia ložiská v priebehu tisícok prevádzkových hodín.

Spôsob výroby: Kované vs. valcované vs. rezané z tyče

Spôsob výroby disku priamo ovplyvňuje jeho mechanické vlastnosti a vnútornú integritu. Na trhu dominujú tri výrobné cesty:

• Rezanie kotúčov / platní valcovaných za tepla: Najekonomickejšia možnosť. Titánová doska sa valcuje za tepla na hrúbku, potom sa okrúhly polotovar reže plazmou alebo vodným lúčom na vonkajší priemer. Štruktúra zŕn je smerová (anizotropná), čo môže znížiť únavovú životnosť o 10–20 % oproti kovaným častiam pri určitých orientáciách zaťaženia.
• Kovaný disk: Predvalok sa lisuje pod tonážou do tvaru takmer čistého disku. To zjemňuje štruktúru zŕn, eliminuje pórovitosť a vytvára izotropné mechanické vlastnosti. Letecké a lekárske aplikácie takmer vždy vyžadujú kovanie. Cena je zvyčajne 2–4× valcovaný plech.
• Disk vyrezaný z okrúhlej tyče: Okrúhla titánová tyč sa nareže na požadovanú hrúbku. To zachováva jemnú, tvárnenú štruktúru tyčového materiálu a je ideálne pre malé OD (pod 100 mm). Je to drahšie na kilogram ako doskové rezanie pre veľké priemery.

Pre všeobecnú priemyselnú prevádzku (príruby, dištančné vložky, nekritické konštrukčné použitie) sú tanierové kotúče cenovo výhodné. Pre cyklicky zaťažované alebo z hľadiska bezpečnosti kritické diely vždy špecifikujte kované.

Možnosti povrchovej úpravy a kedy na každej záleží

Povrchová úprava ovplyvňuje tesniaci výkon, únavovú pevnosť, biokompatibilitu a následné náklady na obrábanie. Dodávatelia ponúkajú niekoľko štandardných podmienok:

• Valcované za tepla / kované (Ra 3,2–12,5 µm): Prítomný mlynský kameň. Najnižšie náklady. Vo väčšine aplikácií si pred použitím vyžaduje opracovanie. Vhodné ako surový vývar.
• Morené / zbavené vodného kameňa (Ra 1,6–6,3 µm): Kyslé morenie odstraňuje vodný kameň a obnovuje pasívnu oxidovú vrstvu. Dobré pre odolnosť proti korózii bez opracovania. Spoločné pre komponenty chemického priemyslu.
• Zem (Ra 0,4–1,6 µm): Ploché plochy sú potrebné na tesniace povrchy, presné sedlá tesnení a optické držiaky. Zvyčajne pridáva 15 – 50 USD/disk za malé OD, výrazne viac za veľké.
• Leštené (Ra <0,4 µm): Elektroleštené alebo mechanicky leštené. Povinné pre implantovateľné zdravotnícke pomôcky (súlad s normou ISO 10993) a hygienické povrchy, ktoré sú v kontakte s potravinami a liekmi.
• Eloxované: Elektrochemická oxidová vrstva pre farebné kódovanie, zvýšenú tvrdosť povrchu (~400 HV) alebo zlepšené dielektrické vlastnosti. Eloxovanie typu II je bežné v prostrediach leteckých MRO.

Materiálové certifikácie a požiadavky na sledovateľnosť

Nikdy nekupujte priemyselné titánové disky bez protokolu o skúške materiálu (MTR). Legitímne MTR dokumentuje chemické zloženie (spĺňa ASTM B265, AMS 4928 alebo ekvivalent), výsledky mechanických skúšok (medza klzu, UTS, predĺženie), číslo tepla/šarže a akreditáciu závodu (zvyčajne ISO 17025 alebo NADCAP).

Pre špecifické regulované odvetvia platia ďalšie certifikácie:

• Letectvo: AMS 4928 (trieda 5 bar/predvalok), AMS 4911 (list/doska), formulár FAA 8130-3 alebo formulár 1 EASA pre časti spôsobilé na let.
• Lekárske/implantovateľné: ASTM F67 (CP titán), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, testovanie biokompatibility podľa ISO 10993.
• Tlakové nádoby/potrubia: ASME sekcia II, časť B (ASTM B265 pre pás/list/dosku), PED 2014/68/EÚ pre európske trhy.
• Jadrové: ASTM B265 Grade 12 alebo 16, s doplnkovou NDE (ultrazvuková alebo rádiografická kontrola) a ASME NCA-3800 obstarávacia dokumentácia.

Požiadajte o úplnú sledovateľnosť tepla. Renomovaný dodávateľ môže vysledovať akýkoľvek disk späť k pôvodnému číslu tepla taveniny v titánovom mlyne, čo je dôležité pre analýzu porúch a regulačné audity.

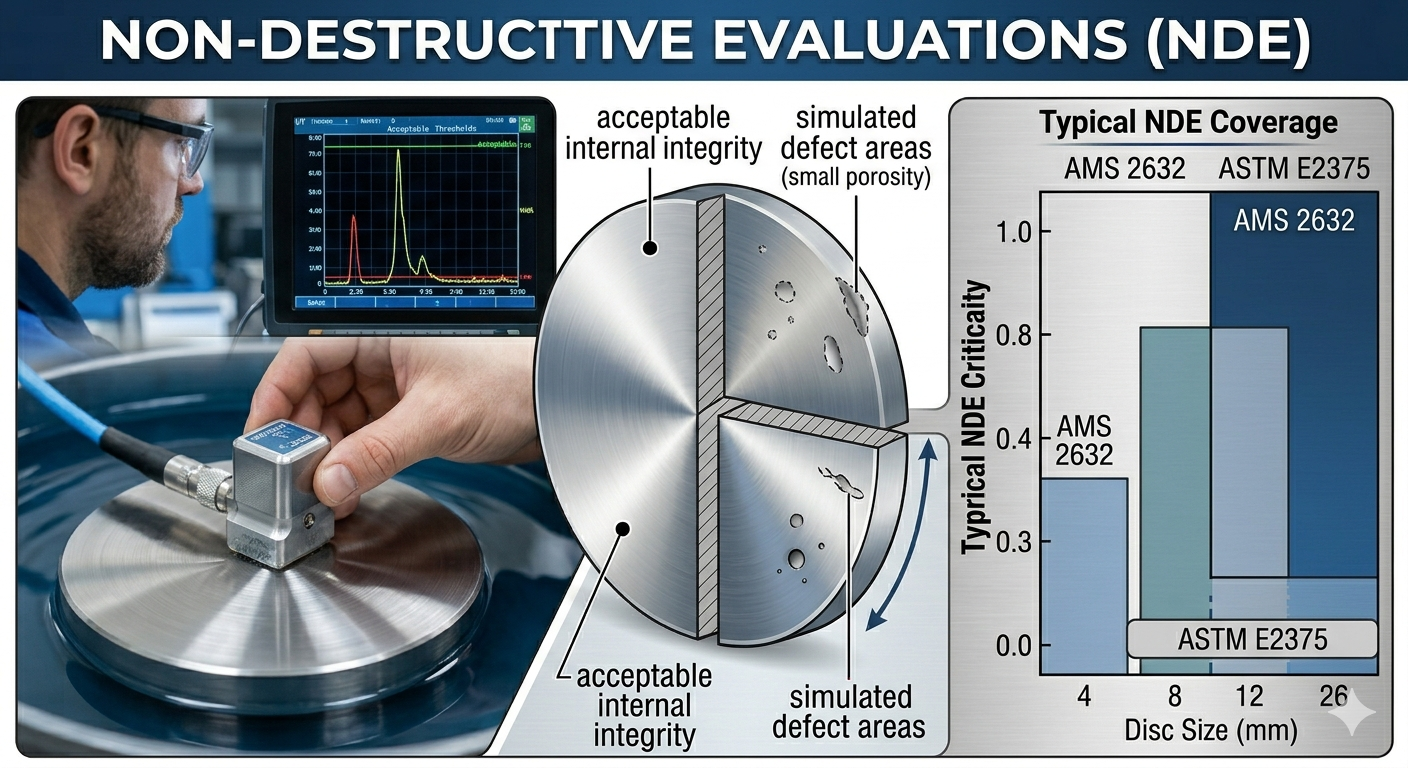

Nedeštruktívne hodnotenie: Kedy ho vyžadovať

Vnútorné chyby — pórovitosť, inklúzie, laminácie — nie je možné vizuálne zistiť. Pre disky, ktoré budú niesť konštrukčné zaťaženie alebo sa budú používať v kritických zostavách, špecifikujte NDE v nákupnej objednávke. Bežné metódy zahŕňajú:

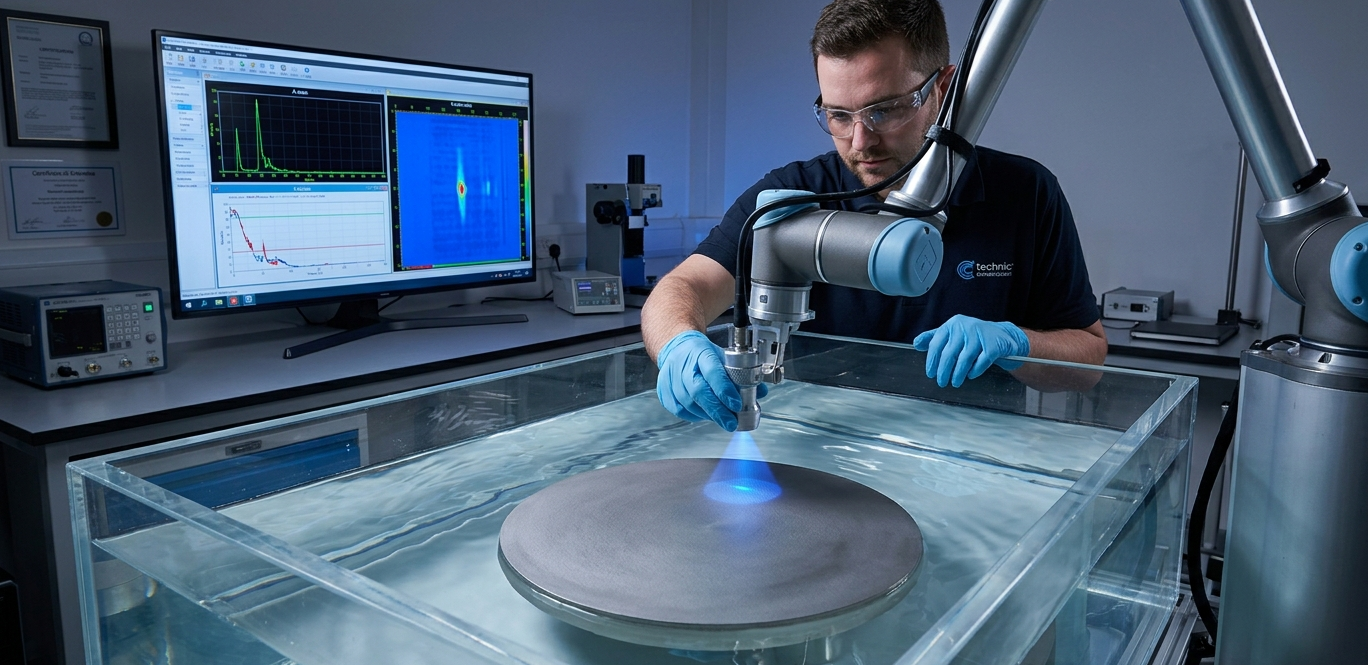

• Ultrazvukové testovanie (UT): Primárna metóda NDE pre titánové kotúče s hrúbkou nad 12 mm. Detekuje podpovrchové objemové defekty. Špecifikujte akceptačné kritériá podľa AMS 2632 alebo ASTM E2375.
• Kontrola prenikania kvapalín (LPI/FPI): Detekuje praskliny a pórovitosť povrchu. Nízka cena (~ 10 – 30 USD za disk pre štandardné veľkosti). Špecifikujte podľa ASTM E1417 alebo AMS 2647 pre letectvo.
• Rádiografické testovanie (RT): Röntgenové alebo gama žiarenie pre zložité vnútorné štruktúry. Používa sa pre veľké kované disky v jadrových a tlakových nádobách.

Ako praktické pravidlo: vyžadujú LPI pre všetky disky kritické z hľadiska bezpečnosti a UT pre kované disky s hrúbkou nad 25 mm . V prípade všeobecných priemyselných zásob pri miernom zaťažení možno NDE vynechať, aby sa kontrolovali náklady.

Stratégia zásobovania: Mill Direct vs. distribútor vs. spotový trh

Miesto nákupu ovplyvňuje cenu, dodaciu lehotu, kvalitu dokumentácie a riziko falšovania – to všetko sú významné obavy v dodávateľskom reťazci titánu.

Mill Direct

Nákup priamo od prvovýrobcov (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) poskytuje najlepšiu sledovateľnosť a najnižšiu cenu za kilogram pri objeme. Minimálne množstvo objednávky zvyčajne začína na 500 – 2 000 kg , s dodacími lehotami 12 – 20 týždňov pre vlastné rozmery. Najlepšie pre vysokoobjemové, dlhodobé programy.

Certifikovaný distribútor

Distribútori s certifikáciou AS9120B alebo ISO 9001 prepravujú zásoby narezané na veľkosť s plnou sledovateľnosťou MTR. Dodacie lehoty sú zvyčajne 1–3 týždne pre štandardné triedy a veľkosti. Cenová prirážka oproti priamemu mlynu je 15–40 %, ale minimálne množstvo objednávky je oveľa nižšie (niekedy len jeden kus). Toto je správny kanál pre väčšinu priemyselných nákupcov.

Spotový trh / Online trhoviská

Online trhoviská a spotoví obchodníci môžu ponúkať atraktívne ceny, ale nesú so sebou zvýšené riziko falšovania a nesprávnej klasifikácie. Vyšetrovanie FAA v roku 2019 zistilo, že titánové diely s falšovanými MTR v dodávateľskom reťazci pre letecký priemysel - problém, ktorý pretrváva v celom odvetví. Nikdy nekupujte bezpečnostné titánové disky od neoverených spotových dodávateľov bez nezávislého chemického overenia (XRF alebo OES analýza).

Cenové štandardy a nákladové faktory

Cena titánu je nestála a súvisí s cenami surových špongií, nákladmi na energiu a cyklami dopytu v letectve. Približné rozpätia cien distribútorov pre akciové disky (podľa najnovších trhových údajov) však poskytujú užitočné referenčné hodnoty:

Najväčšími faktormi ovplyvňujúcimi náklady okrem surovín sú: požiadavky NDE (10 – 25 %), úzke tolerancie (15 – 40 %), povrchové brúsenie (15 – 100 USD za kotúč) a certifikačná dokumentácia (50 – 200 USD na objednávku pre papierovanie NADCAP/AS9100).

Praktický kontrolný zoznam pred odoslaním objednávky

Pomocou tohto kontrolného zoznamu si pred odoslaním žiadosti o cenovú ponuku (RFQ) overte, či je vaša špecifikácia nákupu úplná:

1. Špecifikovaná trieda zliatiny (napr. trieda 2 podľa ASTM B265 alebo Ti-6Al-4V podľa AMS 4928)
2. Vonkajší priemer s uvedenou tolerančnou triedou (napr. 150 mm ± 0,2 mm)
3. Hrúbka with flatness tolerance if below 10 mm
4. Špecifikovaná výrobná cesta (kované / valcované / rezané tyčou)
5. Uvedený dodací stav (žíhaný, STA, valcovaný)
6. Požiadavka na povrchovú úpravu (ako morené, brúsené na Ra 0,8 µm, leštené, eloxované)
7. Uvedené požiadavky NDE (LPI podľa ASTM E1417, UT podľa AMS 2632 alebo žiadne)
8. Požadované dokumenty o certifikácii a sledovateľnosti (MTR, C of C, tepelné číslo)
9. Množstvo a akýkoľvek rozvrhnutý harmonogram dodávok
10. Požiadavky na balenie (individuálne zabalené, bariéra proti vlhkosti, stohovanie bez priameho kontaktu)

Úplná RFQ, ktorá pokrýva všetkých desať bodov, vytvorí porovnateľné cenové ponuky od viacerých dodávateľov, ktoré sa líšia od jabĺk po jablkách, a výrazne zníži riziko, že dostanete diely, ktoré zlyhajú pri vstupnej kontrole.
